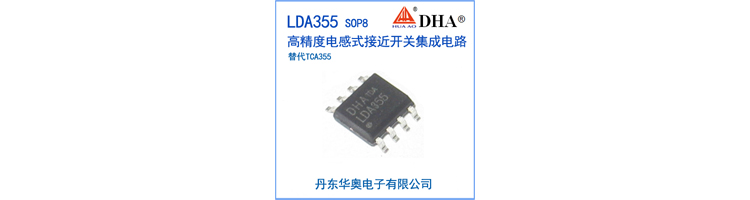

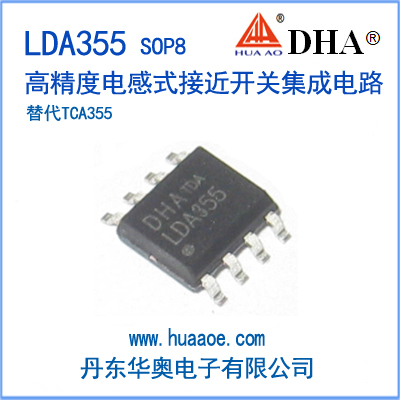

LDA355( TCA355)电感式接近开关集成电路

LDA355(TCA355)简介

LDA355（替代TCA355) 是针对电感式接近开关应用而开发的专用集成电路，可广泛应用于各种接近传感器或接近控制系统中，也可用来制作多种感应式检测仪表，如感应式转速表等。

LDA355 (TCA355) 具有集成度高、工作电压宽、输出电流大、控制距离可调、外围电路少、应用方便、工作稳定可靠等特点。和一般分立元器件组成的电感式接近开关方案相比，LDA355 (TCA355) 成芯片方案的一致性、稳定性更好，因此特别适用于高要求高可靠性的场合。

LDA355(TCA355) 主要用于三线制电感式金属接近开关。

通常包括NPN型应用‍ 常开、常闭 和 PNP型应用‍ 常开、常闭。

LDA355(TCA355)特点

l 静态电流低至0.7mA

l 4~40V宽工作电压

l 低饱和压降

l 内置温度补偿

l 灵敏度高，对电感要求低

l 回差与温度、电压及距离不相关

l 输出管开关频率高

l 输出管驱动电流达到70mA 以上

LDA355(TCA355)典型应用

l 电感式接近开关

l 无触点开关

l 位置控制

l 隔离检测

l 转速测量

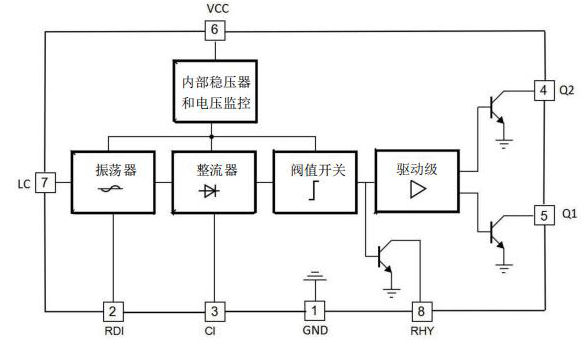

LDA355(TCA355)内部方框图

LDA355(TCA355)工作原理

LC振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。LDA355 （TCA355）工作只需外部并联的电感线圈 L和谐振电容C，即可产生振荡，并产生交变磁场。其他外围元件如图 2 所示，两个电阻 RDI和 RHY，分别用于设置感应距离和回差。另外还需要积分电容CI连接到 3脚，用于内部信号采样。

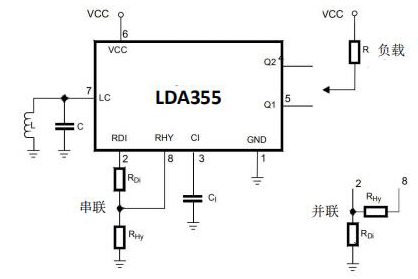

LDA355(TCA355)工作原理图
